一、 产品概述

FC-CTR-I型无线远程照明控制终端（以下简称控制终端）是城市照明智能监控系统的核心设备，终端的设计基于32位Cortex M3内核的高性能嵌入式平台，采用μC/OS-II多任务实时操作系统进行开发，拥有16MB大容量存储器，可完整存储12个月的冻结数据。该设备可实现运行参数监视、支路远程开关、线缆防盗报警、开箱报警等功能，通过GPRS/CDMA通讯与系统主站进行远程实时互动。

二、 产品外观尺寸

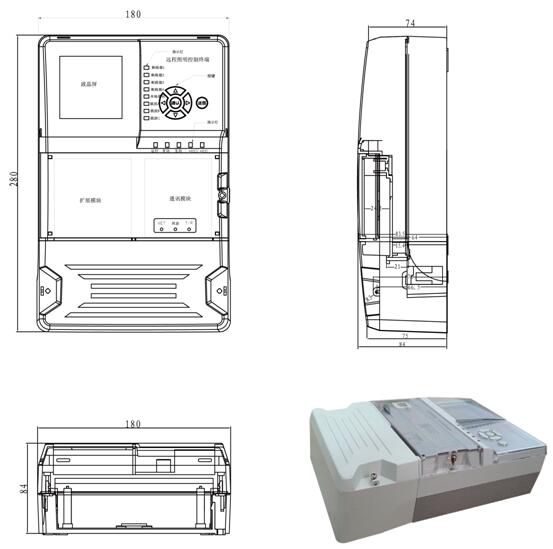

2.2尺寸规格

一、 产品功能

1、照明配电柜运行参数采集参数：

2、相交流电压有效值，3相电流有效值，总正向有功功率、正向无功功率、功率因素、实时电量。

3、设备具备12路开关量信号输入，4路继电器控制输出，可实现接口扩展。

4、为确保运行参数采集的精度和稳定性，应采用专用的计量芯片对数据进

行处理。

5、公网GPRS，兼容CDMA通信方式。

6、监控终端带有通用接口，可以实现与配电、节能和防盗设备的连接，做到四位一体。

7、监控终端自带中文LCD现场显示屏和按键可以在现场手动操作功能，实现终端的管理、维护，以及照明控制柜的运行参数抄读和控制。

8、自动报警功能

a. 电缆线路保险熔断时自动报警；

b. 当供电线路停电时能通过自备电源运行并能告警，报警结束之后自动关机

c. 具有照明配电箱门打开报警。

9、设置与查看功能

a) 抄读功能：控制终端可通过本地按键或者主站抄读支路信息、交采信息、继电器状态等信息。

b) 设置参数功能：控制终端可通过本地按键或者主站来设置与查看主站通讯参数、支路信息参数、终端时间、密码权限、终端编号。

c) 控制终端可通过下行RS485总线来抄收配电柜所安装的电能表数据。

10、终端管理与维护功能

初始化功能：控制终端可通过本地按键或者主站实现终端的硬件复位、无线模块硬件复位、终端参数初始化、终端数据区初始化、交采存储初始化、交采电量清零初始化。

11、实时控制功能

控制终端可通过本地按键或者主站指定控制终端任何一路带继电器的支路进行拉合闸控制。

12、校时功能

可通过主站或者本地按键对控制终端上的时间进行校时

13、数据存储功能

可存储不少于30天的支路日零点正向有功电量、电压、电流等参数信息。

14、升级功能控制终端可支持本地串口升级或远程升级功能。
